TSWA卧式多级离心泵

TSWA型多级离心泵系我单位开发生产的节能系列产品，具有效率高、运行噪声低、抗汽蚀性能好、结构合理、使用寿命长等优点。TSWA型多级离心泵全系列共有5个品种40个规格，可供输送80℃以下的清水或物理、化学性质类似于水的液体。使用性能范围：流量Q=15～191m3/h，扬程H=17～247m，转速

广泛适用于城市建筑、工厂、矿山的给排水，尤其适用于宾馆、饭店娱乐场所的制冷空调给水。

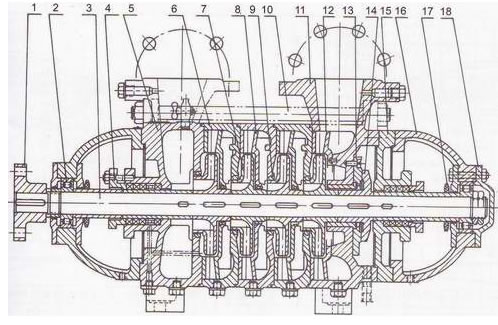

结构说明：

1．联轴器 2.轴承 3.轴 4.填料压盖 5.进水段 6.中段 7.叶轮 8.导叶 9.密封圈 10.拉紧螺栓 11.出水段 12.出口导叶 13.平衡板 14.平衡盘 15.填料函体 16.轴承体 17.挡水圈 18.轴承压盖

产品参数:

型号	级数	流量Q		扬程 H （m）	电机功率（KW）	真空吸程 HS米
型号	级数	（m³/h）	（L/S）	扬程 H （m）	电机功率（KW）	真空吸程 HS米
50TSWA	2	18	5	18.4	2.2	7.2
	3	18	5	27.6	3
	4	18	5	36.8	4
	5	18	5	46	5.5
	6	18	5	55.2	5.5
	7	18	5	64.4	7.5
	8	18	5	73.6	7.5
	9	18	5	82.8	7.5
75TSWA	2	36	10	23	5.5	7.2
	3	36	10	34.5	7.5
	4	36	10	46	11
	5	36	10	57.5	11
	6	36	10	69	15
	7	36	10	80.5	15
	8	36	10	92	18.5
	9	36	10	103.5	18.5
100TSWA	2	69	19.2	31.2	11	7
	3	69	19.2	46.8	15
	4	69	19.2	62.4	22
	5	69	19.2	78	30
	6	69	19.2	93.6	30
	7	69	19.2	109.2	37
	8	69	19.2	124.8	45
	9	69	19.2	140.4	45
125TSWA	2	90	25	43.2	22	6.8
	3	90	25	64.8	30
	4	90	25	86.4	45
	5	90	25	108	55
	6	90	25	129.6	75
	7	90	25	151.2	75
	8	90	25	172.8	90
	9	90	25	194.4	90
150TSWA	2	155	43	60	45	7.7
	3	155	43	90	75
	4	155	43	120	90
	5	155	43	150	110
	6	155	43	180	132
	7	155	43	210	155
	8	155	43	240	180
	9	155	43	270	180

, , o:p>

36

10

69

15

7

36

10

80.5

15

8

36

10

92

18.5

9

36

10

103.5

18.5

100TSWA

2

69

19.2

31.2

11

7

3

69

19.2

46.8

15

4

69

19.2

62.4

22

5

69

19.2

78

30

6

69

19.2

93.6

30

7

69

19.2

109.2

37

8

69

19.2

124.8

45

9

69

19.2

140.4

45

125TSWA

2

90

25

43.2

22

6.8

3

90

25

64.8

30

4

90

25

86.4

45

5

90

25

108

55

6

90

25

129.6

75

7

90

25

151.2

75

8

90

25

172.8

90

9

90

25

194.4

90

150TSWA

2

155

43

60

45

7.7

3

155

43

90

75

4

155

43

120

90

5

155

43

150

110

6

155

43

180

132

7

155

43

210

155

8

155

43

240

180

9

155

43

270

180
